Печатные платы и электронные модули
Печатная плата представляет собой листовую панель с встроенными в нее электрическим соединениями и предназначенную для размещения электронных компонентов.

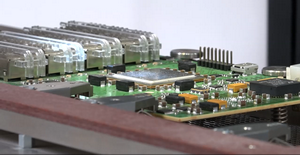

Электронный модуль – печатная плата с размещенными на ней электронными компонентами.
Изготовление печатных плат и электронных модулей Российского производства на заказСпециалисты филиала ФГУП «РФЯЦ-ВНИИЭФ» «НИИИС им. Ю.Е. Седакова» - профессионалы в области проектирования, производства и поставок сложных печатных плат и электронных модулей.

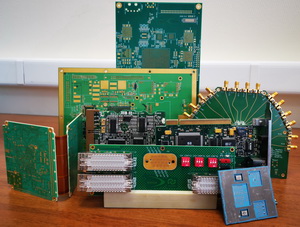

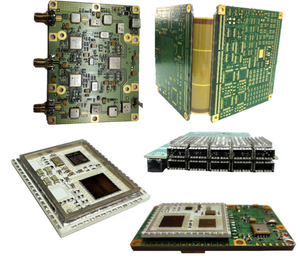

Виды печатных плат, производимых НИИИС: - односторонние; - двусторонние; - многослойные с открытыми контактными площадками (МПП с ОКП); - многослойные с металлизированными отверстиями (МПП с МСО); - с глухими и скрытыми микропереходами; - жесткие; - гибкие; - гибко-жесткие; - с теплоотводящими слоями; - на металлическом основании; - для СВЧ и сверхбыстродействующих цифровых устройств; - комбинированные из СВЧ и НЧ материалов.
Виды финишных покрытий печатных плат, производимых НИИИС:- иммерсионное золото (AuNic); - Гор. ПОС61 с выравниванием горячим воздухом; - сплав «Розе»; - покрытие контактных ламелей гальваническое золото или «никель-бор».
Защитное покрытие перед пайкой – сухая пленочная маска.
Технические характеристики печатных плат:Характеристика
| Значение
| Класс точности
| 6
| Количество слоев
| до 30
| Минимальная ширина проводника/зазора, мм
| 0,075/0,075
| Минимальный диаметр металлизированного отверстия, мм: - сквозного; - глухого
|
0,15 0,075
| Минимальное отношение диаметра металлизированного отверстия к толщине платы
| 1:14
| Максимальная скорость передачи цифровых данных, Гбит/с
| 15
|
Проектирование и производство:Полный цикл проектирования и производства электронных модулей разделен на этапы с обязательной проверкой результатов каждого этапа: 1. Разработка схемотехнических решений. 2. Проектирование конструкции электронного модуля. 3. Трассировка печатных плат. 4. Моделирование (электромагнитное, анализ целостности сигналов, оптимизация матрицы конденсаторов, температурно-электрическая симуляция, пред- и посттопологический анализ скоростных сигналов и шин). 5. Проведение инженерных расчетов. 6. Разработка конструкторской документации (КД). 7. Подготовка управляющих программ для производства и контроля, технологическая подготовка производства. 8. Производство печатных плат. 9. Приемка (испытания предъявительские, приемо-сдаточные, периодические). 10. Сборка электронных модулей.

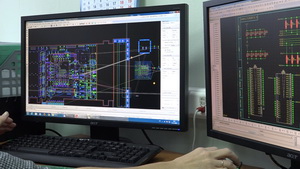

Проектирование, моделирование, подготовка управляющих программ проводятся на современных САПР: Expedition PCB, P-CAD 2006, SPECCTRA, Delta Design, HyperLynx, Power DC Allegro Sigrity, Power AC Allegro Sigrity, CAM-350, GC-CAM, NX CAM и др. Возможно проектирование электронного модуля на печатной плате силами специалистов филиала по требованиям заказчика. При заказе по конструкторской документации заказчика каждый заказ проходит инженерную проверку на выявление и устранение проблемных мест в результатах проектирования заказчика.

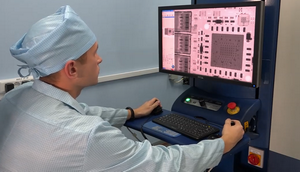

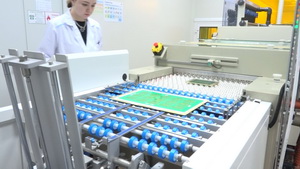

Технология производства печатных плат включает следующие основные процессы:- изготовление фотошаблонов, для особо сложных плат используется технология прямого получения рисунков без использования фотошаблонов; - нарезка и обработка кромок заготовок; - формирование проводящих рисунков на слоях методами фотолитографии с автоматическим оптическим контролем качества; - бесштифтовое совмещение слоев с фиксацией индукционной сваркой; - прессование; - сверление отверстий с автоматическим оптическим и рентгеновским анализом рассовмещений слоев; - металлизация отверстий с перманганатной или плазмохимической подготовкой; - получение рисунка наружных слоев методом щелочного травления; - нанесение финишного покрытия и защитной паяльной маски; - фрезерование контура; - автоматический электроконтроль.
Печатная плата купить:Цена печатной платы зависит от класса точности, специальных требований (СВЧ и др.), объема заказа и участия военной приемки.

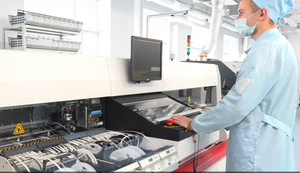

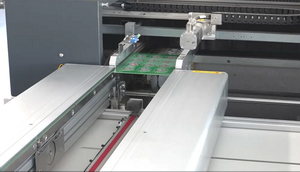

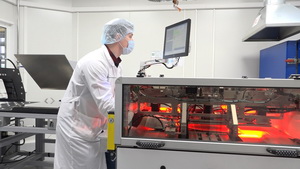

Монтаж электронных модулей: Монтаж электронных модулей на печатных платах возможен как ручной с использованием паяльных станций, так и автоматизированный. Автоматизированный монтаж включает в себя следующие основные процессы: - лазерное изготовление трафаретов для нанесения припойной пасты; - автоматизированное совмещение трафарета с платой и нанесение припойной пасты на установке трафаретной печати с управлением 20 параметрами режима; - установка электронных компонентов на автомате-постановщике с возможностью комплектования из россыпи; - конвекционная пайка в 7-12-зонной печи с возможностью выполнения оловянно-свинцовой и бессвинцовой пайки; - автоматизированная селективная пайка выводов компонентов, устанавливаемых в отверстия; - рентгеновский контроль качества пайки компонентов в корпусах BGA и др.; - автоматизированная отмывка с возможностью использования 4 способов активации отмывочных сред и автоматизированным контролем чистоты отмывки.
Разработка и заказ многослойных керамических плат:

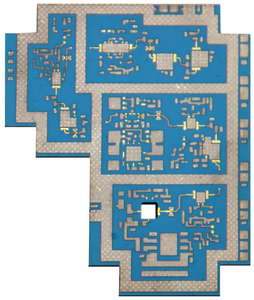

Многослойные керамические платы (МКП), изготавливаемые по технологии LTCC (низкотемпературный совместный обжиг), представляют собой обожженный пакет слоев из сырой керамической ленты с нанесенными на каждый из них проводниковыми рисунками с высоко интегрированной объемной компоновкой электрических цепей и размещением кристаллов ИС в объеме платы.
Многослойная керамическая LTCC-плата купить Цена керамической платы зависит от применяемых материалов, габаритных размеров, количества слоев, количества и размеров полостей, специальных требований (монтаж, герметизация и др.), объема заказа и участия военной приемки.
Филиал ФГУП «РФЯЦ-ВНИИЭФ» «НИИИС им. Ю.Е. Седакова» принимает исходную информацию по керамическим платам в любых CAD-форматах и совместно с заказчиком адаптирует ее к требованиям технологии и оборудования. Возможно проектирование электронного модуля силами специалистов филиала по требованиям заказчика. Для изготовления используется как импортные, так и отечественные материалы.
Технические характеристики многослойных керамических плат:Характеристика
| Значение
| Количество слоев
| до 28
| Максимальные габариты МКП (ДхШ), мм
| 75х75
| Минимальная ширина проводника/зазора, мм
| 0,15/0,125
| Минимальный диаметр переходного отверстия, мм
| 0,2
| Максимальная площадь полостей, %
| 50
| Максимальная рабочая частота устройства, ГГц
| 20
|
Производство многослойных керамических плат:Технология изготовления включает в себя следующую последовательность операций: - изготовление фотошаблонов; - изготовление сетчатых трафаретов; - пробивка межслойных переходов; - заполнение переходов и формирование топологии; - сборка керамических листов в пакет; - ламинирование пакета; - резка на модули; - обжиг; - автоматический электроконтроль; - приемка (испытания предъявительские, приемо-сдаточные, периодические).
Монтаж электронных модулей на МКП осуществляется: - термозвуковой и контактной микросваркой золотой проволоки; - ультразвуковой микросваркой алюминиевой проволоки; - методами групповой автоматизированной пайки компонентов.
Герметизация электронных модулей производится методами пайки и лазерной сварки с заполнением внутреннего объема осушенным инертным газом и масс-спектрометрическим контролем герметичности.
Преимущества работы с нами:- специализация на выполнении сложных и ответственных заказов; - наличие лицензий на работу с государственной тайной, выполнение заказов по ГОЗ, для космической техники, АЭС и др.; - собственные цеха по производству печатных плат, LTCC-плат, монтажу (в том числе автоматизированному поверхностному монтажу), участки контроля; - многоступенчатый (в том числе автоматизированный) контроль качества; - наличие 5-ой приемкивоенной приемки; - надежная гарантия послепродажного обслуживания.
Контактная информация: Ковалев Алексей Владимирович, главный технолог филиала - начальник научно-исследовательского технологического отделения тел.: 8 (831) 466-47-39
e-mail: aKovalev@niiis.nnov.ru
Смирнова Светлана Борисовна, начальник НИО систем проектирования, имитационного моделирования РЭА и сопровождения производства тел.: 8 (831) 469-51-93
Эл. почта для направления запросов по продукции и услугам: NGolovacheva@niiis.nnov.ru
|
